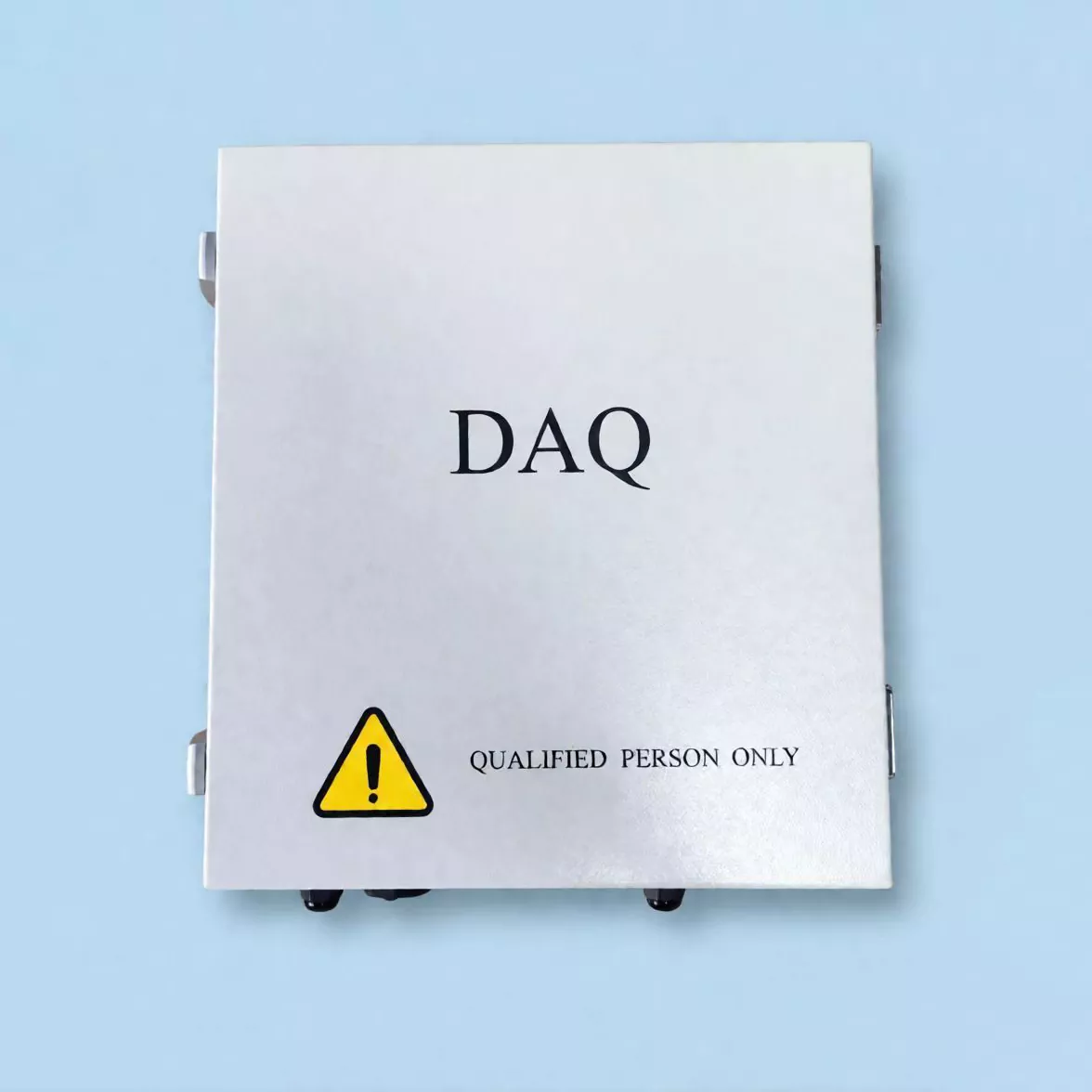

Hộp liên lạc theo dõi năng lượng mặt trời NCU

Ruitai NCU được xây dựng trên mạng vòng cáp quang tự phục hồi, với các giao thức mạng vòng hỗ trợ khả năng phục hồi ở mức mili giây, cùng với thiết kế dự phòng nguồn điện kép. Nếu liên kết mạng bị ngắt kết nối bất ngờ hoặc thiết bị bị lỗi, hệ thống có thể tự động xây dựng lại đường dẫn liên lạc trong vòng một phần nghìn giây. Điều này cho phép chuyển mạch liền mạch mà không ảnh hưởng đến hoạt động, giảm rủi ro mất điện và hỗ trợ hoạt động liên tục 24/7 tại các nhà máy điện mặt trời lớn.

Các chức năng chính và điểm nổi bật về mặt kỹ thuật

1. Theo dõi năng lượng mặt trời và vi thời tiết chính xác

Hộp liên lạc theo dõi năng lượng mặt trời NCU điều phối nhiều TCU (Bộ điều khiển theo dõi) để hỗ trợ theo dõi năng lượng mặt trời chính xác.

Nó cũng tích hợp tốc độ gió, hướng gió, bức xạ và các cảm biến khác để hoạt động như một trạm vi thời tiết.

Kết hợp với các thuật toán theo dõi thông minh, nó giúp giảm tổn thất do che phủ địa hình và nâng cao hiệu quả phát điện.

2. Bảo vệ thông minh trong mọi thời tiết

Sử dụng dữ liệu thời tiết theo thời gian thực, NCU có thể tự động kích hoạt các chế độ bảo vệ gió, tuyết và mưa đá cũng như di chuyển các cấu trúc theo dõi đến vị trí an toàn.

Trong thời tiết khắc nghiệt, chức năng này có thể giảm tới 94% tổn thất tài sản do mưa đá, tuyết rơi dày và các hiện tượng tương tự.

3. Kiểu dáng công nghiệp có độ tin cậy cao

NCU sử dụng chip cấp công nghiệp và các mạch cách ly với mức bảo vệ IP65 cho các môi trường đòi hỏi khắt khe như khu vực có độ cao lớn, sa mạc và các địa điểm ven biển.

Nó hỗ trợ cả nguồn điện AC và DC và bao gồm pin lithium dự phòng để duy trì hoạt động khi mất điện hoặc vào ban đêm.

Mã hóa phần cứng và phần mềm, cùng với khả năng cách ly điện áp cao và điện áp thấp, giúp bảo vệ an toàn truyền dữ liệu và thiết bị.

4. Kết nối đa giao thức

NCU hỗ trợ nhiều công nghệ truyền thông, bao gồm Zigbee và M-Bus.

Nó kết nối các hệ thống cục bộ với các nền tảng giám sát từ xa như Smart Cloud và SCADA, cho phép tải lên dữ liệu và gửi lệnh theo thời gian thực.

Bảng thông số kỹ thuật đầy đủ

▷ Thông số đặc trưng

▷ Thông số chức năng

▷ Thông số chung

Giá trị ứng dụng và dự án của chúng tôi

Ruitai Intelligence NCU giảm nhu cầu kiểm tra thủ công thông qua chẩn đoán lỗi từ xa và chức năng dọn tuyết và chống mưa đá chỉ bằng một cú nhấp chuột, giúp giảm chi phí O&M.

Hệ thống này đã được triển khai trong các dự án ở nước ngoài tại Hoa Kỳ và Tây Ban Nha, cung cấp khả năng bảo vệ tự động trong điều kiện thời tiết khắc nghiệt.

Cùng với SCADA và phần mềm O&M từ xa, NCU hỗ trợ quản lý thông minh trong toàn bộ quy trình vận hành, giúp các nhà máy điện mặt trời thu được nhiều giá trị hơn từ mỗi tia nắng.

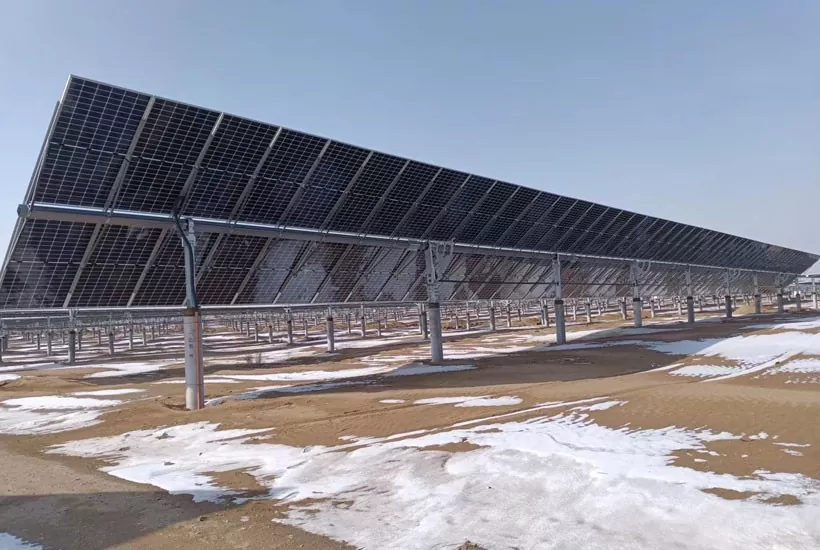

Nghiên cứu điển hình: Nhà máy điện mặt trời quy mô tiện ích 100 MW ở Texas, Hoa Kỳ

Dự án này nằm ở vùng đồng bằng lớn Bắc Mỹ, thường xuyên phải đối mặt với mưa đá dữ dội và gió cực mạnh.

Trong những điều kiện này, các mô-đun năng lượng mặt trời thông thường và cấu trúc theo dõi có thể bị hư hại đáng kể, tạo ra rủi ro lớn cho tài sản của nhà máy.

Sau khi áp dụng nền tảng Ruitai SCADA, hệ thống này đã sử dụng thuật toán điều phối thông minh và dự báo thời tiết bằng AI để tự động phản hồi trước các cảnh báo mưa đá hoặc gió mạnh.

Nó gửi lệnh đến TCU để di chuyển các mô-đun năng lượng mặt trời sang góc nghiêng 60° bảo vệ.

Chiến lược bảo vệ chủ động trước thời tiết khắc nghiệt này đã giảm 94% tổn thất tài sản quang điện hàng năm khi nhà máy bị mưa đá có đường kính lớn hơn 50 mm tấn công, chuyển phản ứng của nhà máy từ kiểm soát thiệt hại thụ động sang phòng ngừa rủi ro chủ động.

Tại sao chọn Ruitai?

Ruitai chuyên về R&D và ứng dụng hệ thống kiểm soát theo dõi PV. Để giải quyết nhu cầu quản lý thông minh trong các nhà máy điện PV quy mô lớn, chúng tôi liên tục nâng cao khả năng của mình về thuật toán điều khiển, công nghệ truyền thông và tích hợp hệ thống.

Ngoài Hộp liên lạc theo dõi năng lượng mặt trời (NCU), chúng tôi còn cung cấp một bộ giải pháp toàn diện, bao gồm TCU, nền tảng giám sát thông minh PV SCADA và robot làm sạch năng lượng mặt trời thông minh.

Thiết bị của chúng tôi có xếp hạng bảo vệ IP65/IP66 và hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng từ -40°C đến +70°C. Được thiết kế với khả năng chống sét, các sản phẩm của chúng tôi được chế tạo để chịu được môi trường đa dạng và đầy thách thức nơi đặt các nhà máy PV.

Được hỗ trợ bởi hơn 20 quyền sở hữu trí tuệ, chứng nhận ISO 9001 và CE, bản quyền phần mềm và báo cáo thử nghiệm từ các cơ quan bên thứ ba như HTW, chúng tôi đã thiết lập quan hệ đối tác dự án trên hơn 50 quốc gia và khu vực. Chúng tôi cung cấp các dịch vụ dài hạn bao gồm giám sát từ xa, chẩn đoán lỗi, nâng cấp phần mềm và đào tạo O&M.

Câu hỏi thường gặp

Hỏi: NCU cho biết giao tiếp bình thường, tuy nhiên một số thiết bị theo dõi không di chuyển sau khi có lệnh; Tôi nên khắc phục sự cố này như thế nào?

Đáp: Loại "giao tiếp sai" này (trong đó hệ thống có vẻ như đã kết nối nhưng không hoạt động) thường do các nguyên nhân sau gây ra:

Kẹt máy TCU: Lỗi động cơ hoặc hộp số; mặc dù TCU vẫn có thể gửi tín hiệu "nhịp tim" nhưng nó không thể thực hiện các chuyển động vật lý.

Nguồn điện không đủ: Động cơ theo dõi có dòng điện khởi động cao khi khởi động. Nếu cáp nguồn quá dài hoặc có diện tích mặt cắt không đủ, điện áp sụt giảm ở đầu cực TCU có thể khiến động cơ không khởi động được, ngay cả khi NCU đã ra lệnh.

Xung đột lệnh: Kiểm tra xem các hệ thống khác (chẳng hạn như SCADA hoặc HMI cục bộ) có đồng thời đưa ra các lệnh xung đột hay không.

Câu hỏi: Tôi có thể sử dụng các kết nối nhánh T tùy ý khi nối dây bus RS485 không?

Đáp: Không. Bus RS485 phải sử dụng cấu trúc liên kết chuỗi nối tiếp. Phân nhánh chữ T gây ra phản xạ tín hiệu nghiêm trọng, dẫn đến giao tiếp rất không ổn định.

Nếu điều kiện địa điểm bắt buộc phải phân nhánh thì phải lắp đặt bộ lặp RS485 hoặc hub tại điểm nhánh.

Câu hỏi: NCU có thể giao tiếp với hệ thống AGC/AVC của nhà máy điện không?

Đ: Vâng. Trong các nhà máy điện quy mô lớn, khi lưới điện yêu cầu cắt điện, hệ thống AGC/AVC sẽ truyền các lệnh giới hạn công suất tới NCU.

Khi nhận được các lệnh này, NCU có thể điều chỉnh các góc của bộ theo dõi để đạt được mức giảm công suất chủ động ở cấp phần cứng; phương pháp này bảo vệ sự ổn định của lưới điện tốt hơn so với việc chỉ giới hạn đầu ra của bộ biến tần.
