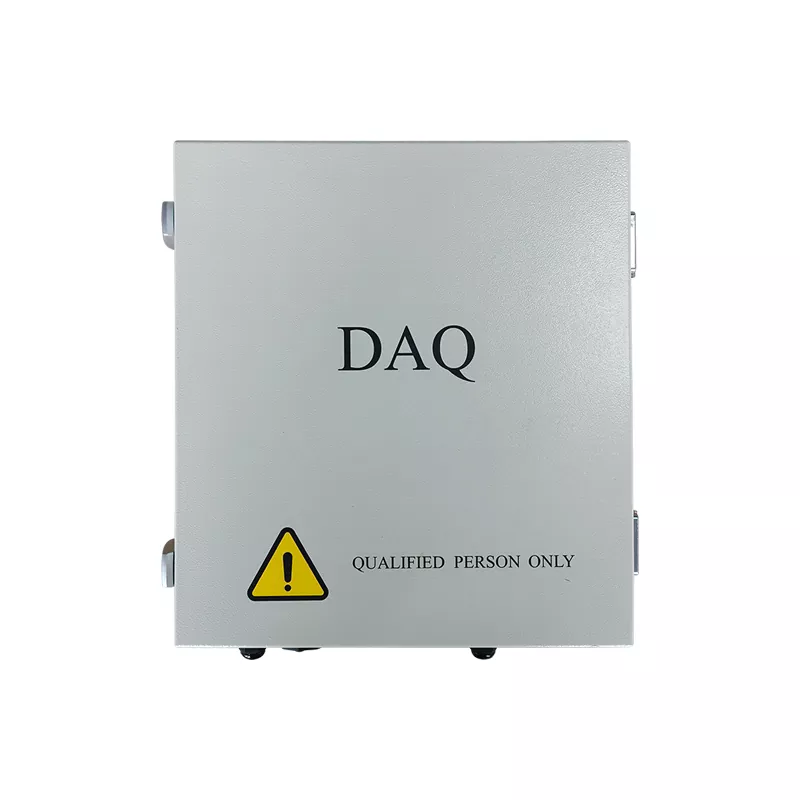

Hộp truyền thông PV thông minh

Tô Châu Ruitai là một nhà máy đáng tin cậy có thể cung cấp Hộp liên lạc PV thông minh. Các sản phẩm dòng NCU của chúng tôi duy trì tốc độ cao, truyền dữ liệu ổn định ngay cả trong điều kiện thời tiết ngoài trời khắc nghiệt và môi trường nhiễu điện từ phức tạp.

Khi được tích hợp với nền tảng Ruitai SCADA, NCU hỗ trợ vận hành và bảo trì từ xa hoàn toàn tự động. Giải pháp này có hiệu quả nâng cao sản lượng phát điện và giảm đáng kể chi phí lao động.

Hộp liên lạc NCU Tô Châu Ruitai hoạt động như thế nào?

1. Thu thập và dịch dữ liệu lớn (Lớp kết nối)

Kết nối vật lý:Hoạt động như một trung tâm dữ liệu cho toàn bộ nhà máy điện, NCU kết nối hàng trăm thiết bị hiện trường, bao gồm các bộ điều khiển theo dõi (TCU), bộ biến tần và trạm giám sát thời tiết.

Nó hỗ trợ nhiều giao diện truyền thông như RS485, ZigBee và Bluetooth để thiết lập liên kết vật lý với tất cả các thiết bị.

Chuyển đổi giao thức:Các thiết bị do các nhà sản xuất khác nhau sản xuất (chẳng hạn như bộ biến tần) sử dụng các giao thức truyền thông khác nhau, điều này tạo ra các rào cản về khả năng tương thích. Được trang bị các mô-đun chuyển đổi giao thức tích hợp mạnh mẽ, NCU hỗ trợ các giao thức chính bao gồm Modbus, TCP/IP và MQTT.

Nó chuyển đổi tất cả các loại tín hiệu công nghiệp không đồng nhất thành các định dạng dữ liệu tiêu chuẩn thống nhất, cho phép trao đổi dữ liệu suôn sẻ giữa mọi thiết bị được kết nối.

2. Edge Intelligence để kiểm soát thời gian thực (Lớp tính toán và điều khiển)

Ra quyết định thông minh AI:Đây chính là sức mạnh cốt lõi của NCU. Nó không chỉ là bộ phát tín hiệu mà còn là một “bộ não” có khả năng tính toán.

Nó tích hợp các thuật toán theo dõi tiên tiến và kết hợp dữ liệu từ các cảm biến tích hợp như tốc độ gió và tải trọng tuyết để tính toán góc tối ưu của các tấm pin mặt trời trong thời gian thực.

Phản hồi ở mức mili giây:Với khả năng tính toán biên, NCU xử lý cục bộ các phép tính phức tạp và đưa ra các lệnh điều khiển trong vòng một phần nghìn giây.

Nó ngay lập tức gửi các lệnh điều khiển đến TCU để điều chỉnh góc của bảng điều khiển để đạt được công suất tối đa, loại bỏ độ trễ do xử lý dựa trên đám mây gây ra.

3. Đường trục thông tin ổn định và đáng tin cậy (Lớp giao tiếp)

Truyền chống nhiễu:Trong môi trường điện từ ngoài trời phức tạp, Hộp liên lạc PV thông minh có khả năng chống sét và chống nhiễu tiên tiến, đảm bảo dữ liệu quan trọng được truyền đến đám mây hoặc hệ thống giám sát trung tâm một cách nhanh chóng, an toàn và đáng tin cậy.

Tính liên tục của dữ liệu liền mạch:Trong trường hợp mạng không ổn định, khả năng tính toán biên của NCU sẽ cho phép lưu vào bộ đệm dữ liệu cục bộ.

Sau khi kết nối được khôi phục, dữ liệu sẽ tự động được đồng bộ hóa, đảm bảo tính toàn vẹn hoàn toàn mà không bị mất.

4. Bảo vệ hệ thống trong mọi thời tiết (Protection Layer)

Hiệu chuẩn chính xác:Hệ thống có tính năng hiệu chỉnh GPS kép để liên tục định vị chính xác trong thời gian thực, đảm bảo theo dõi năng lượng mặt trời có độ chính xác cao và hiệu suất tối ưu trong mọi điều kiện.

Bảo vệ sao lưu đáng tin cậy:Trong trường hợp mất điện đột ngột, UPS tích hợp sẽ tiếp quản liền mạch, duy trì hệ thống liên lạc và điều khiển trực tuyến đồng thời đảm bảo các hoạt động thiết yếu và dữ liệu quan trọng.

Bảng thông số kỹ thuật đầy đủ

▷ Thông số đặc trưng

▷ Thông số chức năng

▷ Thông số chung

Làm cách nào để cài đặt Hộp liên lạc PV thông minh?

1. Chọn vị trí cài đặt

Vị trí đề xuất: Bên trong tủ điều khiển gần dãy PV, bên trong hộp liên lạc, trong tủ thiết bị chuyên dụng hoặc trong khu vực ngoài trời được che chắn và bảo vệ tốt.

Yêu cầu về vị trí lắp đặt:

① Tránh những khu vực có nhiễu mạnh; tránh xa động cơ công suất cao, thiết bị tần số cao và đường dây điện cao thế.

② Vị trí lắp đặt phải đảm bảo khả năng tiếp cận của nhân viên, dễ đi dây, hiển thị các chỉ báo trạng thái và thuận tiện cho việc bảo trì sau này.

③ Phải đáp ứng yêu cầu bảo vệ môi trường.

2. Gắn thiết bị

Tùy thuộc vào cấu trúc dự án, NCU có thể được lắp đặt trong tủ điều khiển, treo tường hoặc lắp đặt trong vỏ thiết bị.

Các bước cài đặt:

Bước 1: Xác nhận vị trí cài đặt.

Bước 2: Cố định thiết bị bằng bu lông, giá đỡ và/hoặc ray lắp.

Bước 3: Kiểm tra trạng thái lắp đặt để đảm bảo thiết bị được cân bằng và ổn định, có đủ không gian đi dây và có điều kiện tản nhiệt tốt.

3. Kết nối nguồn

Trong quá trình lắp đặt, hãy xác minh dải điện áp đầu vào, cực tính nguồn và các yêu cầu nối đất.

Các kết nối bao gồm đầu vào nguồn điện, nối đất bảo vệ và chống sét.

Cẩn thận để tránh phân cực ngược, dao động điện áp và vận hành mà không nối đất. Ruitai cung cấp sơ đồ nối dây hoàn chỉnh, hướng dẫn lắp đặt và tài liệu kỹ thuật; chúng tôi cũng cung cấp hướng dẫn trực tuyến hoặc có thể cử các kỹ sư có hơn 5 năm kinh nghiệm đến hiện trường để được hỗ trợ.

4. Kết nối truyền thông giữa NCU và TCU

Một bước quan trọng trong quá trình cài đặt NCU là thiết lập liên lạc với TCU.

Kết nối điển hình: Hệ thống theo dõi → TCU → Cáp truyền thông → NCU

Đảm bảo kết nối đường dây liên lạc chính xác, cấu hình địa chỉ thiết bị phù hợp và các thông số liên lạc nhất quán.

5. Kết nối giữa hệ thống NCU và SCADA

Sau khi kết nối thiết bị hiện trường, NCU phải được tích hợp vào hệ thống giám sát.

NCU → Mạng Ethernet / Fiber / 4G → Nền tảng SCADA

Kết nối và chạy thử cấu hình mạng, cài đặt địa chỉ IP và ánh xạ điểm dữ liệu, sau đó thực hiện kiểm tra giao tiếp.

Câu hỏi thường gặp

Câu hỏi: Việc mất mạng hoặc mất điện có ảnh hưởng đến việc truyền dữ liệu và điều khiển hệ thống không?

Trả lời: Hệ thống được thiết kế để xử lý các tình huống như vậy. Thiết bị được trang bị ắc quy dự phòng UPS tích hợp đảm bảo hoạt động liên tục ngay cả khi mất điện đột xuất. Ngoài ra, khả năng tính toán biên của nó cho phép lưu vào bộ nhớ đệm dữ liệu cục bộ và đồng bộ hóa thông minh.

Điều này đảm bảo việc thực thi lệnh và báo cáo dữ liệu ổn định ngay cả khi mạng bị gián đoạn không liên tục. Sau khi kết nối được khôi phục, tất cả dữ liệu sẽ tự động được đồng bộ hóa với đám mây, đảm bảo tính toàn vẹn dữ liệu hoàn chỉnh.

Câu hỏi: Hộp giao tiếp PV thông minh này có hỗ trợ giám sát từ xa và chẩn đoán lỗi không?

Đ: Có, nó hỗ trợ đầy đủ việc giám sát thời gian thực và điều khiển từ xa. Khi được tích hợp với nền tảng SCADA hoặc IoT của Ruitai, người vận hành có thể dễ dàng giám sát hiệu suất của toàn bộ nhà máy mà không cần phải có mặt tại chỗ.

Hệ thống này cũng cho phép chẩn đoán từ xa, cho phép xác định và giải quyết vấn đề nhanh chóng, giảm đáng kể lỗi liên lạc và giảm chi phí O&M tổng thể.

Hỏi: Làm thế nào để đảm bảo các tấm pin mặt trời luôn được đặt ở góc tối ưu để tạo ra năng lượng tối đa?

Đáp: NCU được trang bị các thuật toán theo dõi tiên tiến do AI điều khiển và các cảm biến môi trường tích hợp, bao gồm cả khả năng phát hiện gió và tuyết.

Nó liên tục phân tích các điều kiện thời gian thực để điều chỉnh góc độ bảng điều khiển một cách thông minh nhằm tạo ra năng lượng tối ưu. Ngoài ra, hiệu chuẩn GPS kép đảm bảo độ chính xác theo dõi chính xác, cải thiện hiệu quả hiệu suất tạo năng lượng tổng thể của hệ mặt trời.

Hỏi: Việc cài đặt và cấu hình có phức tạp không? Nó có hỗ trợ thiết lập di động không?

Đáp: Quá trình thiết lập được thiết kế đơn giản và hiệu quả. Ngoài cấu hình tiêu chuẩn dựa trên PC, thiết bị còn hỗ trợ thiết lập Bluetooth qua thiết bị di động.

Trong quá trình cài đặt và vận hành tại chỗ, các thông số có thể được cấu hình nhanh chóng thông qua điện thoại thông minh sử dụng kết nối Bluetooth công suất thấp, cải thiện đáng kể sự thuận tiện và hiệu quả tổng thể.
