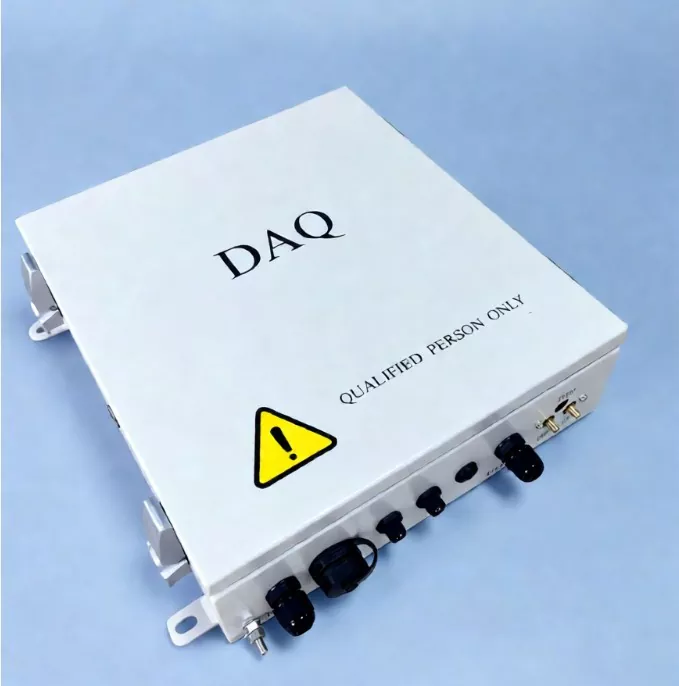

Bộ điều khiển truyền thông PV

Tô Châu Ruitai là một nhà máy chuyên nghiệp, Bộ điều khiển truyền thông PV của chúng tôi sử dụng các bộ phận cấp công nghiệp, mang lại khả năng bảo vệ được xếp hạng IP65, phạm vi nhiệt độ hoạt động rộng (-40°C đến +85°C) và khả năng chống sét và nhiễu điện từ đặc biệt.

Hỗ trợ các giao thức tiêu chuẩn công nghiệp như Modbus và TCP/IP, nó tích hợp hoàn hảo với nhiều bộ biến tần và trạm thời tiết. NCU cho phép phản hồi ở mức mili giây và truyền dữ liệu theo thời gian thực, đảm bảo hệ thống vận hành nhanh chóng và đáng tin cậy. Khi kết hợp với nền tảng SCADA, nó cung cấp cho người vận hành khả năng hiển thị theo thời gian thực về hiệu suất và trạng thái vận hành của toàn nhà máy từ mọi nơi.

Các chức năng cốt lõi của Bộ điều khiển truyền thông PV là gì?

1. Giám sát tập trung

Đơn vị Điều khiển Truyền thông PV thu thập dữ liệu được báo cáo bởi tất cả các TCU trong phạm vi quyền hạn của mình, tổng hợp dữ liệu và tải dữ liệu đó lên hệ thống SCADA hoặc nền tảng giám sát dựa trên đám mây.

2. Kiểm soát thống nhất

Nó phát các lệnh điều khiển tới tất cả các TCU trong phạm vi quyền hạn của mình để cho phép các hoạt động được đồng bộ hóa.

Các lệnh điển hình bao gồm: xếp hàng một chạm, chuyển đổi chế độ theo dõi, kích hoạt/hủy kích hoạt quay lui và các chế độ bảo vệ thời tiết (ví dụ: khi có gió lớn hoặc mưa lớn).

3. Giao tiếp đường dài

Nó hỗ trợ giao tiếp Ethernet (cáp quang) hoặc 4G, cho phép truy cập và điều khiển dữ liệu từ xa. Nhiều NCU có thể tạo thành mạng vòng cáp quang để nâng cao độ tin cậy liên lạc.

4. Quản lý dữ liệu

Nó tổ chức và quản lý thông tin hệ thống, bao gồm góc hàng theo dõi, bản ghi cảnh báo, dữ liệu hiệu suất động cơ và dữ liệu môi trường, cung cấp giao diện dữ liệu có cấu trúc cho các hệ thống cấp cao hơn.

Bảng thông số kỹ thuật đầy đủ

▷ Thông số đặc trưng

▷ Thông số chức năng

▷ Thông số chung

Làm cách nào để chọn Bộ điều khiển truyền thông PV (NCU) phù hợp?

1. Chọn dung lượng truyền thông theo quy mô

Chọn dựa trên số lượng TCU được kết nối.

Dự án PV quy mô nhỏ:Với ít kết nối hơn, mô hình NCU cơ bản sẽ phù hợp.

Nhà máy điện mặt đất quy mô lớn:Nên sử dụng NCU dung lượng cao để hỗ trợ số lượng kết nối TCU lớn hơn.

Khuyến nghị cấu hình:Không cấu hình chỉ dựa trên số lượng thiết bị hiện tại; dành một phần công suất cho việc mở rộng trong tương lai (khoảng 20% ​​khoảng trống).

2. Khả năng tương thích giao thức truyền thông

Trong giai đoạn thiết kế dự án, hãy xác minh các giao thức truyền thông TCU, các yêu cầu về giao diện SCADA và kiến ​​trúc truyền thông hiện có của nhà máy điện.

Ruitai NCU cung cấp khả năng tương thích giao thức tuyệt vời, hỗ trợ RS485, 4G/5G, Modbus RTU, Modbus TCP, Ethernet/IP và các phương thức liên lạc khác.

3. Chọn Xếp hạng Bảo vệ Dựa trên Môi trường Trang web

NCU phải có khả năng thích ứng cao với điều kiện môi trường và có khả năng chống bụi, mưa xâm nhập.

Đối với các dự án PV quy mô lớn, nên chọn các thiết bị có dải nhiệt độ hoạt động từ -40°C đến +85°C và mức bảo vệ IP65 trở lên; chúng cũng phải có khả năng chống nhiễu và chống sét.

4. Kết hợp kiến ​​trúc mạng

Cấu hình NCU phải phù hợp với thiết kế của mạng truyền thông PV tổng thể.

Đề xuất cho các cơ sở PV quy mô lớn:TCU → NCU → Mạng vòng sợi quang → SCADA

Đề xuất cho các dự án PV phân tán:TCU → NCU → 4G/5G → Nền tảng đám mây

Câu hỏi thường gặp

Hỏi: Những tính năng phần cứng nào đảm bảo hoạt động ổn định và đáng tin cậy trong môi trường ngoài trời đòi hỏi khắt khe?

Đáp: Hệ thống kết hợp nhiều lớp bảo vệ để đảm bảo hoạt động trơn tru. Công nghệ hiệu chỉnh GPS kép mang lại khả năng theo dõi và định vị chính xác, đồng thời pin dự phòng UPS tích hợp giúp duy trì các chức năng quan trọng hoạt động trong thời gian mất điện đột xuất.

Ngoài ra, tính năng bảo vệ quá dòng và đột biến toàn diện giúp bảo vệ hệ thống khỏi sự gián đoạn liên quan đến nguồn điện, đảm bảo hoạt động đáng tin cậy trong những điều kiện đầy thách thức.

Câu hỏi: Thiết bị Điều khiển Truyền thông PV có dễ cài đặt và cấu hình không? Còn chi phí bảo trì dài hạn thì sao?

Đ: Vâng. Hệ thống được thiết kế để triển khai nhanh chóng và hiệu quả, hỗ trợ cả cấu hình trên PC và thiết lập không dây hỗ trợ Bluetooth để giảm đáng kể thời gian vận hành tại chỗ.

Sau khi hoạt động, nền tảng này cho phép giám sát từ xa và hiển thị dữ liệu theo thời gian thực, đồng thời thiết kế tiêu thụ điện năng thấp giúp giảm yêu cầu bảo trì và giảm chi phí vận hành tổng thể.

Hỏi: Sản phẩm này cung cấp mức độ bảo vệ ngoài trời như thế nào? Nó có thể chịu được điều kiện thời tiết khắc nghiệt không?

Đ: Chắc chắn rồi. Dòng NCU có xếp hạng bảo vệ theo tiêu chuẩn IP65 và vỏ chịu được thời tiết, mang lại khả năng bảo vệ hiệu quả chống lại sự xâm nhập của bụi và nước.

Nó được thiết kế để chịu được nhiệt độ khắc nghiệt, lạnh khắc nghiệt, phun muối và các điều kiện ngoài trời đòi hỏi khắt khe khác, đảm bảo hiệu suất ổn định và bền bỉ trong suốt thời gian sử dụng.

Câu hỏi: Khả năng thích ứng AI của hệ thống nâng cao hiệu suất và độ tin cậy như thế nào?

Đáp: Khả năng thích ứng AI của hệ thống mang lại giá trị theo ba cách chính.

Đầu tiên, nó liên tục cải tiến các chiến lược theo dõi bằng cách sử dụng dữ liệu lịch sử và thời gian thực để tối đa hóa hiệu suất năng lượng.

Thứ hai, nó cung cấp khả năng bảo vệ thông minh trong điều kiện thời tiết khắc nghiệt.

Thứ ba, khả năng tự chẩn đoán và cảnh báo sớm tích hợp của nó giúp phát hiện các sự cố tiềm ẩn trước khi chúng trở nên nghiêm trọng, giảm thời gian ngừng hoạt động ngoài dự kiến ​​và cải thiện độ tin cậy của hệ thống.

Hỏi: Sản phẩm hỗ trợ quản lý kỹ thuật số nhà máy điện mặt trời như thế nào?

Trả lời: Dòng NCU cung cấp khả năng hiển thị theo thời gian thực về hoạt động của nhà máy thông qua việc thu thập và truyền dữ liệu liên tục.

Người vận hành có thể theo dõi hiệu suất của thiết bị theo dõi, quá trình tạo năng lượng và cảnh báo hệ thống bất cứ lúc nào thông qua PC hoặc thiết bị di động.

Với sự hỗ trợ cho các giao thức MQTT và TCP, nó cho phép quản lý tập trung trên nhiều địa điểm, giúp các nhà máy điện hướng tới các hoạt động thông minh hơn, tự động hơn.
