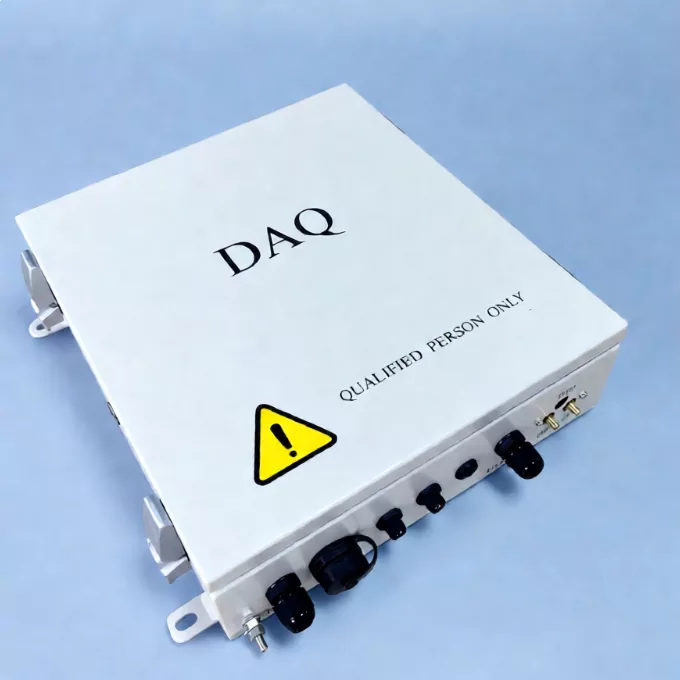

Hộp truyền thông PV năng lượng mặt trời

Trong môi trường ngoài trời phức tạp và thay đổi, mạng truyền thông là xương sống để vận hành nhà máy điện mặt trời ổn định và truyền dữ liệu hiệu quả.

Là cốt lõi của truyền thông nhà máy, Hộp liên lạc PV năng lượng mặt trời do nhà máy Tô Châu Ruitai cung cấp cung cấp khả năng phối hợp đám mây biên thiết bị mạnh mẽ và kiến ​​trúc cơ bản được tối ưu hóa để cung cấp hỗ trợ liên lạc mạnh mẽ cho các nhà máy điện mặt trời quy mô lớn, giúp biến mọi tia sáng mặt trời thành lợi nhuận đáng tin cậy.

Đột phá công nghệ cốt lõi

1. Mạng lưới đáng tin cậy và liên kết truyền thông dự phòng

NCU hỗ trợ các kênh có dây dự phòng, bao gồm cáp quang và RS485, cũng như các kênh không dây như 5G và trải phổ nhảy tần.

Việc chuyển đổi sau khi xảy ra lỗi một điểm được hoàn thành trong vòng 100 ms. Giao tiếp RS485 sử dụng hệ thống dây xích nối tiếp và cáp xoắn đôi có vỏ bọc, cùng với điện trở đầu cuối 120 Ω và thiết kế nối đất ≤4 Ω để giảm phản xạ tín hiệu và nhiễu điện từ ở lớp vật lý.

2. Nâng cấp giao thức và điện toán biên

Tính năng lọc và tổng hợp dữ liệu biên chỉ tải lên các giá trị bất thường và dữ liệu tổng hợp, giảm lưu lượng không cần thiết. Các giao thức bỏ phiếu truyền thống đang dần được thay thế bằng các giao thức IoT đăng ký xuất bản như MQTT.

Kết hợp với khả năng tăng tốc phần cứng ASIC chuyên dụng, thời gian phản hồi lệnh điều khiển giảm từ vài giây xuống còn mili giây.

3. Thuật toán bảo vệ động dựa trên AI

NCU sử dụng các thuật toán AI, bao gồm SuperTrack, để phân tích dữ liệu về độ bóng và bức xạ hai mặt, đồng thời liên tục cải thiện hiệu suất theo dõi.

Bằng cách theo dõi điều kiện thời tiết địa phương cứ sau 0,5 giây, nó sẽ tính toán góc theo dõi tốt nhất để thu được nhiều năng lượng mặt trời hơn.

4. Bảo vệ gió thích ứng hai chiều

NCU sử dụng ba ngưỡng tốc độ gió, chẳng hạn như 10 m/s, 12 m/s và 15 m/s, để điều chỉnh vị trí của thiết bị theo dõi dựa trên tốc độ và hướng gió theo thời gian thực. Nó có thể di chuyển thiết bị theo dõi theo hướng gió hoặc cất nó ở góc 5° an toàn.

Khi tốc độ gió duy trì ở mức an toàn, chẳng hạn như 8 m/s, trong năm phút, hệ thống sẽ tự động trở về chế độ theo dõi.

Tại sao các nhà máy điện mặt trời quy mô lớn cần hộp truyền thông PV năng lượng mặt trời?

1. Chi phí O&M thấp hơn

NCU sử dụng phần cứng cấp công nghiệp với dải nhiệt độ hoạt động từ -40°C đến 85°C và cấp bảo vệ IP65. Nó được thiết kế để hoạt động đáng tin cậy trong điều kiện gió mạnh, cát thổi và nhiễu điện từ cao.

Điện toán biên cho phép đưa ra các quyết định cục bộ nhanh hơn đồng thời giảm nhu cầu truyền dữ liệu và độ trễ mạng.

2. Theo dõi AI để tạo ra năng lượng cao hơn

Là đơn vị điều khiển để theo dõi được hỗ trợ bởi AI, NCU sử dụng dữ liệu chuỗi quang điện và thời tiết theo thời gian thực để tránh bóng và tính toán góc theo dõi tốt nhất.

Điều này giúp cải thiện khả năng phát điện tổng thể ở địa hình phức tạp và điều kiện ánh sáng khuếch tán.

3. Bảo vệ tài sản chủ động

NCU cũng hoạt động như một trạm vi thời tiết và đơn vị bảo vệ an toàn. Khi có gió mạnh, tuyết dày, mưa đá và các thời tiết khắc nghiệt khác, nó sẽ tự động kích hoạt các chế độ bảo vệ cấp vùng, bao gồm các vị trí bảo vệ gió ba cấp độ và các vị trí bảo vệ mưa đá góc cao, để giúp ngăn ngừa hư hỏng mô-đun PV và biến dạng bộ theo dõi.

4. Kết nối đa giao thức

NCU hỗ trợ hơn 200 giao thức truyền thông chính thống, bao gồm Modbus và IEC 104.

Nó tương thích với bộ biến tần, trạm thời tiết và bộ ghi dữ liệu từ các thương hiệu khác nhau, chẳng hạn như Smart Logger, cho phép tích hợp thống nhất các thiết bị đa thương hiệu.

Bảng thông số kỹ thuật đầy đủ

▷ Thông số đặc trưng

▷ Thông số chức năng

▷ Thông số chung

Hỗ trợ sau bán hàng đáng tin cậy

Kiểm tra thông minh và bảo trì dự đoán

Để sớm xác định các vấn đề tiềm ẩn, chức năng quét hồng ngoại và điện toán ranh giới dựa trên máy bay không người lái được sử dụng để xác định vị trí các dây cáp cũ và các điểm kết nối quá nóng.

AI giám sát trạng thái hiện tại, điện áp và liên lạc theo thời gian thực để phát hiện lỗi trước khi chúng trở nên trầm trọng hơn.

Firmware OTA và bảo trì định kỳ

Các bản cập nhật chương trình cơ sở được cung cấp sáu tháng một lần để giải quyết các lỗ hổng phần mềm và cải thiện thuật toán.

Kiểm tra định kỳ bao gồm các cổng giao tiếp, đầu nối cáp mạng và mô-đun chống sét.

Ứng phó khẩn cấp theo cấp độ

Nếu liên lạc NCU bị mất hoàn toàn trong điều kiện nắng bình thường, nhân viên O&M có thể đánh giá xem nên chuyển sang chế độ tự động cục bộ hay góc nghiêng tối ưu cố định.

Trong thời tiết khắc nghiệt, các quy trình khẩn cấp sẽ được kích hoạt ngay lập tức để di chuyển thiết bị theo dõi đến vị trí an toàn thông qua thao tác thủ công tại chỗ hoặc liên kết liên lạc dự phòng.

Câu hỏi thường gặp

Câu hỏi: Hộp liên lạc PV năng lượng mặt trời hoạt động như thế nào với SCADA để kích hoạt O&M thông minh?

Trả lời: Hoạt động như một cổng dữ liệu tại chỗ, Hộp Truyền thông Điện Mặt trời tải dữ liệu vận hành thiết bị lên SCADA.

Quá trình này bao gồm: Giám sát trạng thái thiết bị → Phân tích dữ liệu → Cảnh báo bất thường → Xử lý O&M.

Ví dụ: khi TCU phát hiện sự bất thường khi theo dõi, dữ liệu sẽ được tải lên NCU, sau đó NCU truyền dữ liệu đó đến SCADA để tạo cảnh báo, cho phép nhân viên O&M thực hiện chẩn đoán từ xa.

Câu hỏi: Tại sao các dự án quang điện quy mô lớn cần có NCU thay vì kết nối trực tiếp với TCU?

Đáp: Việc kết nối trực tiếp với tất cả các TCU sẽ dẫn đến hệ thống dây liên lạc phức tạp, số lượng nút mạng quá lớn và việc bảo trì hệ thống khó khăn.

Việc sử dụng NCU cho phép quản lý tập trung nhiều TCU, mang lại cấu trúc mạng rõ ràng hơn, truyền dữ liệu ổn định hơn và mở rộng dễ dàng hơn trong tương lai.

Hỏi: NCU có yêu cầu bảo trì thường xuyên không?

Đ: Vâng. Nhiệm vụ bảo trì được đề xuất bao gồm:

1. Kiểm tra trạng thái liên lạc

2. Kiểm tra nhật ký cảnh báo của thiết bị

3. Kiểm tra độ tin cậy của hệ thống dây điện

4. Kiểm tra seal bảo vệ

5. Cập nhật phiên bản phần mềm

6. Sao lưu thông số cấu hình
