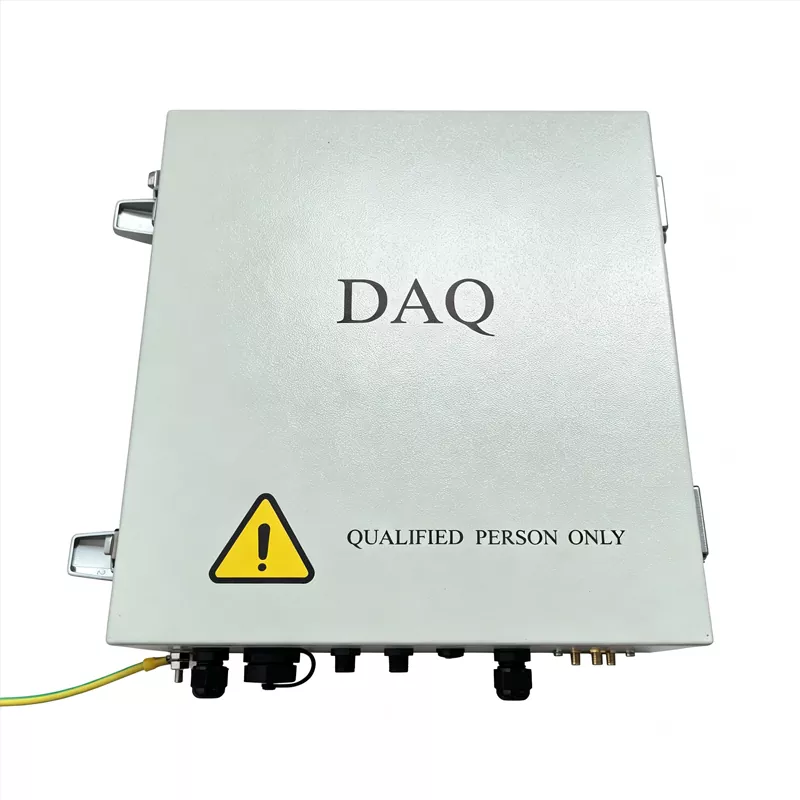

Hộp liên lạc năng lượng mặt trời thông minh

Ruitai có thể cung cấp Hộp liên lạc năng lượng mặt trời thông minh cho mạng truyền thông và hệ thống theo dõi năng lượng mặt trời trong các nhà máy điện mặt trời quy mô lớn. Được thiết kế cho các điều kiện ngoài trời khắc nghiệt và nhiễu điện từ mạnh, nó có phần cứng cấp công nghiệp, dải nhiệt độ hoạt động rộng từ -40°C đến 85°C, cấp bảo vệ IP65 và khả năng miễn nhiễm EMC Cấp 4.

Ngoài các chức năng cổng liên lạc, NCU còn đóng vai trò là đơn vị thực thi cốt lõi để theo dõi năng lượng mặt trời và bảo vệ tài sản được hỗ trợ bởi AI.

Chức năng cốt lõi của Hộp liên lạc năng lượng mặt trời thông minh là gì?

Trong kiến ​​trúc điều khiển phân cấp của nhà máy điện quang điện (PV), Hộp truyền thông năng lượng mặt trời thông minh (NCU) đóng vai trò then chốt trong việc kết nối các hệ thống cấp trên và cấp thấp hơn:

Thượng nguồn (kết nối với hệ thống SCADA/đám mây): Nó truyền trạng thái hoạt động của thiết bị trên toàn khu vực được chỉ định đến trung tâm giám sát trung tâm của nhà máy (hệ thống SCADA) thông qua mạng vòng cáp quang công nghiệp, Ethernet (Modbus TCP, IEC 60870-5-104) hoặc mạng 4G/5G.

Hạ nguồn (kết nối với TCU/robot làm sạch): NCU điều khiển tập trung—thông qua kết nối không dây (ví dụ: LoRa, Zigbee) hoặc có dây (RS485)—hàng chục đến hàng trăm TCU (Bộ điều khiển theo dõi) và rô-bốt làm sạch quang điện hoàn toàn tự động trong khu vực.

Bảng thông số kỹ thuật đầy đủ

▷ Thông số đặc trưng

▷ Thông số chức năng

▷ Thông số chung

Theo dõi năng lượng mặt trời được hỗ trợ bởi AI để kiểm soát vùng chính xác

Hộp liên lạc năng lượng mặt trời thông minh cho phép theo dõi năng lượng mặt trời thông minh không phải thông qua một thiết bị duy nhất mà như một trung tâm điều khiển cấp khu vực và cầu nối liên lạc.

Thu thập dữ liệu theo thời gian thực:Nó kết nối và quản lý TCU trên từng khu vực, thu thập góc mô-đun, sản lượng điện, tốc độ gió, bức xạ và dữ liệu vi thời tiết khác trong thời gian thực.

Kiểm soát theo dõi AI:Thuật toán AI phân tích bóng râm, điều kiện nhiều mây và các yếu tố thời tiết khác để tính toán góc theo dõi tối ưu và tự động gửi lệnh, giúp tối đa hóa việc thu năng lượng.

Bảo vệ thời tiết khắc nghiệt:Khi phát hiện gió mạnh, tuyết dày hoặc các điều kiện thời tiết khắc nghiệt khác, NCU có thể tự động kích hoạt tính năng bảo vệ gió ba cấp độ, vị trí chống mưa đá góc cao hoặc chế độ dọn tuyết chỉ bằng một cú nhấp chuột để bảo vệ an toàn cho thiết bị.

Chuyển đổi đa chế độ liền mạch:Nó hỗ trợ điều khiển từ xa và chính xác thông qua chế độ SDS, chế độ tự động, chế độ thủ công và chế độ bảo trì.

Kiến trúc đám mây biên thiết bị với sự hỗ trợ đa giao thức

NCU hoạt động ở lớp biên của hệ thống. Nó hoạt động hiệu quả với TCU thông qua Zigbee và gửi dữ liệu lên nền tảng SCADA, phần mềm O&M từ xa và ứng dụng di động. Nó hỗ trợ Modbus, IEC 60870-5-104, MQTT và các giao thức truyền thông khác, cho phép chuyển đổi dữ liệu cục bộ thành các định dạng mà hệ thống điều phối yêu cầu.

NCU xử lý dữ liệu cục bộ để giảm khối lượng công việc trên đám mây bằng khả năng điện toán biên. Nó cũng bao gồm cả mã hóa phần cứng và phần mềm, cùng với mô-đun mã hóa dọc, để giúp đảm bảo giao tiếp dữ liệu an toàn.

Hỗ trợ sau bán hàng được tiêu chuẩn hóa

Sau khi thay thế mô-đun NCU, nó phải được cấu hình lại để phù hợp với hệ thống. Ruitai cung cấp giải pháp O&M hoàn chỉnh:

Cấu hình tự động:Các thông số cấu hình có thể được triển khai thông qua ứng dụng di động hoặc máy tính, giảm bớt công việc thủ công và nguy cơ xảy ra lỗi.

Lập bản đồ và vận hành chính xác:Hệ thống gửi các lệnh góc và so sánh chúng với các góc quay thực tế để lập bản đồ chính xác mảng NCU, TCU và PV.

Nâng cấp chương trình cơ sở và quy trình an toàn:Cập nhật bằng một cú nhấp chuột lên chương trình cơ sở chính thức mới nhất giúp giải quyết các vấn đề tương thích. Tất cả công việc đều tuân theo các quy trình an toàn, bao gồm cả việc sử dụng các dụng cụ cách điện. Sau khi thay thế, chức năng "Tự động tìm kiếm" của nền tảng O&M thông minh sẽ xác nhận rằng mô-đun đã được kết nối.

Câu hỏi thường gặp

Hỏi: Điều gì xảy ra với thiết bị theo dõi khi Hộp liên lạc năng lượng mặt trời thông minh bị mất điện? Có nguồn điện dự phòng không?

Trả lời: Nó sử dụng pin lithium dự phòng tích hợp hoặc bên ngoài (dung lượng khuyến nghị ≥ 7Ah) để duy trì mô-đun liên lạc hoạt động trong vài giờ sau khi mất điện, đảm bảo mô-đun có thể nhận và thực hiện các lệnh cất giữ khẩn cấp.

Lưu ý rằng pin chỉ cấp nguồn cho hệ thống liên lạc và điều khiển chứ không cấp nguồn cho động cơ. Nên ghép nối thiết bị này với bảng sạc năng lượng mặt trời để sạc pin nhỏ giọt, đặc biệt đối với các khu vực vùng sâu vùng xa không có lưới điện.

Câu hỏi: NCU có thể hỗ trợ nâng cấp chương trình cơ sở từ xa không?

Trả lời: NCU từ các thương hiệu phổ thông hỗ trợ nâng cấp OTA (Over-the-Air) từ xa, cho phép triển khai chương trình cơ sở mới thông qua hệ thống SCADA hoặc nền tảng đám mây mà không cần can thiệp tại chỗ. Bạn nên xác minh khả năng này trong quá trình lựa chọn sản phẩm để đảm bảo quyền truy cập trong tương lai vào các tối ưu hóa thuật toán theo dõi, sửa lỗi và bản vá bảo mật.

Hỏi: Phạm vi nhiệt độ hoạt động của NCU là bao nhiêu?

Trả lời: NCU của Ruitai hoạt động trong phạm vi từ -40°C đến +70°C và có mức bảo vệ IP65, khiến nó phù hợp với các môi trường khắc nghiệt như sa mạc nhiệt độ cao và các vùng băng giá.

Tuy nhiên, cần đặc biệt chú ý trong các trường hợp sau:

Sa mạc nhiệt độ cao: Đảm bảo tản nhiệt đầy đủ cho tủ và tránh ánh nắng trực tiếp; lắp tấm chắn nắng nếu cần thiết.

Vùng lạnh giá: Xem xét hiệu suất ở nhiệt độ thấp của pin lithium dự phòng và chọn kiểu máy có mức nhiệt độ thấp.

Vùng ven biển (phun muối): Sử dụng vỏ bọc bằng thép không gỉ hoặc phủ lớp phủ chống ăn mòn.
