Hệ thống SCADA quang điện

Các nhà máy điện mặt trời thường được đặt ở những môi trường xa xôi và khắc nghiệt, nơi việc duy trì các đội O&M lớn tại chỗ là không thực tế cũng như không hiệu quả về mặt chi phí. Khi xảy ra sự cố, việc chỉ dựa vào kiểm tra thủ công có thể dẫn đến việc phát hiện lỗi chậm, giảm hiệu quả vận hành và tổn thất năng lượng không cần thiết.

Hệ thống SCADA quang điện của chúng tôi được thiết kế đặc biệt cho những tình huống đầy thách thức này. Bằng cách tích hợp thuật toán AI và công nghệ IoT, hoạt động như một trung tâm điều khiển dựa trên đám mây 24/7 cho nhà máy năng lượng mặt trời, nó cho phép xác định lỗi nhanh hơn, cải thiện khả năng hiển thị vận hành và quản lý bảo trì hiệu quả hơn, giúp tối đa hóa hiệu suất của nhà máy và giảm chi phí O&M.

Hệ thống SCADA quang điện hoạt động như thế nào?

1. Lớp thiết bị hiện trường

Lớp thiết bị hiện trường của hệ thống SCADA quang điện chịu trách nhiệm tạo và cung cấp dữ liệu vận hành.

Dữ liệu được thu thập bao gồm công suất đầu ra, điện áp và dòng điện, trạng thái thiết bị, thông số môi trường và thông tin lỗi.

2. Lớp truyền thông dữ liệu

Lớp giao tiếp xử lý việc truyền dữ liệu giữa thiết bị hiện trường và nền tảng SCADA.

Hệ thống SCADA của Ruitai hỗ trợ các phương thức liên lạc phổ biến, bao gồm RS485, Modbus RTU, Modbus TCP, Ethernet, truyền thông cáp quang và mạng 4G/5G.

3. Lớp máy chủ và cơ sở dữ liệu SCADA

Lớp này chịu trách nhiệm tiếp nhận, xử lý, lưu trữ và phân tích trạng thái dữ liệu.

Hệ thống lưu trữ dữ liệu vận hành dài hạn để sử dụng trong phân tích xu hướng phát điện, đánh giá hiệu suất thiết bị, theo dõi lịch sử lỗi và tối ưu hóa chiến lược O&M.

4. Lớp giám sát và quản lý

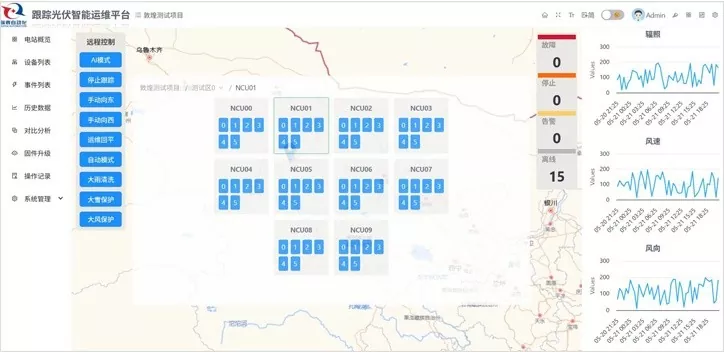

Nhân viên O&M quản lý toàn bộ hệ thống quang điện thông qua nền tảng phần mềm SCADA, cho phép giám sát thời gian thực và xác định nhanh trạng thái thiết bị.

Điểm nổi bật cốt lõi

1. Phối hợp lõi kép TCU + NCU

Cách tiếp cận ngành thông thường:Nhiều hệ thống theo dõi truyền thống thường thiếu độ chính xác điều khiển đầy đủ và có nhiều khả năng ngừng hoạt động khi có gió mạnh hoặc điều kiện thời tiết phức tạp.

Ngoài ra, dữ liệu giữa các trạm biến áp khác nhau thường bị cô lập, gây khó khăn cho việc phối hợp vận hành trên toàn hệ thống.

Sức mạnh cốt lõi của Ruitai:Hệ thống được xây dựng xung quanh hai thành phần cốt lõi: TCU (Bộ điều khiển theo dõi) và NCU (Bộ điều khiển mạng).

TCU liên tục tính toán vị trí theo dõi tối ưu và điều khiển chính xác hệ thống truyền động theo dõi, cho phép các mô-đun quang điện đi theo quỹ đạo của mặt trời suốt cả ngày và tối đa hóa việc thu năng lượng mặt trời.

NCU đóng vai trò là trung tâm quản lý và liên lạc, cho phép phối hợp hiệu quả giữa các nhóm theo dõi đồng thời cung cấp một cổng an toàn cho tương tác hệ thống cục bộ và từ xa.

Thông qua giao tiếp Zigbee đáng tin cậy, TCU và NCU phối hợp liền mạch với nhau để mang lại hiệu suất ổn định, khả năng điều khiển thông minh và hoạt động đáng tin cậy ngay cả trong những môi trường đầy thách thức.

2. Điều phối nền tảng đám mây thông minh

Cách tiếp cận ngành thông thường:Sau khi xảy ra lỗi, việc khắc phục sự cố thường dựa vào việc kiểm tra thủ công với dữ liệu lịch sử hạn chế để phân tích.

Kết quả là việc chẩn đoán lỗi có thể tốn thời gian và không hiệu quả.

Giải pháp kỹ thuật số thông minh của Ruitai:Nền tảng giám sát đám mây thông minh Ruitai tích hợp tính năng theo dõi thông minh, giám sát và điều khiển từ xa, thu thập dữ liệu và phân tích trực tuyến vào một nền tảng duy nhất. Nó cung cấp khả năng giám sát và ghi lại thời gian thực dữ liệu vận hành của thiết bị theo dõi đồng thời hiển thị động trạng thái thiết bị.

Bằng cách lưu trữ an toàn dữ liệu vận hành và nhật ký sự kiện quan trọng, nền tảng này cung cấp hỗ trợ có giá trị cho việc bảo trì định kỳ và chẩn đoán lỗi, tạo ra quy trình quản lý liền mạch từ cài đặt và vận hành đến giám sát liên tục và O&M.

3. Hệ sinh thái mở và đảm bảo an ninh

Mối quan tâm của khách hàng:Hệ thống mới có thể tích hợp với các nền tảng hiện có không? Bảo mật dữ liệu được bảo vệ như thế nào?

Giải pháp của Ruitai:Nền tảng này hỗ trợ tích hợp liền mạch với các hệ thống giám sát nhà máy điện của bên thứ ba, cho phép chia sẻ dữ liệu an toàn và loại bỏ các thông tin sai lệch.

Đồng thời, các công nghệ an ninh mạng tiên tiến được tích hợp vào hệ thống để bảo vệ dữ liệu vận hành và mạng truyền thông, đồng thời hoạt động phối hợp với ứng dụng di động và nền tảng SCADA để mang đến cho khách hàng trải nghiệm quản lý nhà máy năng lượng mặt trời thực sự an toàn và thông minh.

Hệ thống SCADA quang điện Ruitai mang lại lợi ích gì?

1. Hoạt động không cần giám sát

Với khả năng giám sát và điều khiển từ xa mạnh mẽ, Hệ thống SCADA quang điện giảm đáng kể sự phụ thuộc của các nhà máy điện mặt trời sa mạc vào nhân sự tại chỗ, giải quyết hiệu quả những thách thức của môi trường khắc nghiệt không phù hợp với nhân sự lâu dài.

2. Năng suất năng lượng tối đa

Bằng cách kết hợp điều khiển TCU chính xác với phân tích nền tảng thông minh, hệ thống đảm bảo sử dụng năng lượng mặt trời tối ưu và giúp tối đa hóa khả năng sản xuất tổng thể của nhà máy.

3. Nâng cao hiệu quả O&M

Thông qua phân tích thời gian thực và ghi dữ liệu lịch sử, các nhóm bảo trì có thể nhanh chóng xác định và xác định vị trí lỗi mà không cần kiểm tra thủ công trên diện rộng, giảm thời gian phản hồi và cho phép quản lý tài sản hiệu quả, đáng tin cậy và an toàn hơn.

Tại sao chọn Ruitai?

Ở các vùng sa mạc và Gobi rộng lớn, nơi nhân lực thường không đủ để đáp ứng nhu cầu vận hành nhà máy năng lượng mặt trời hiệu quả, Hệ thống SCADA quang điện của Ruitai tích hợp AI, công nghệ IoT và hệ thống theo dõi năng lượng mặt trời tiên tiến thành một giải pháp thống nhất.

Nó không chỉ là một nền tảng giám sát - nó còn đóng vai trò là một công cụ kỹ thuật số mạnh mẽ để quản lý và bảo vệ các nhà máy điện mặt trời trong những môi trường đầy thách thức.
