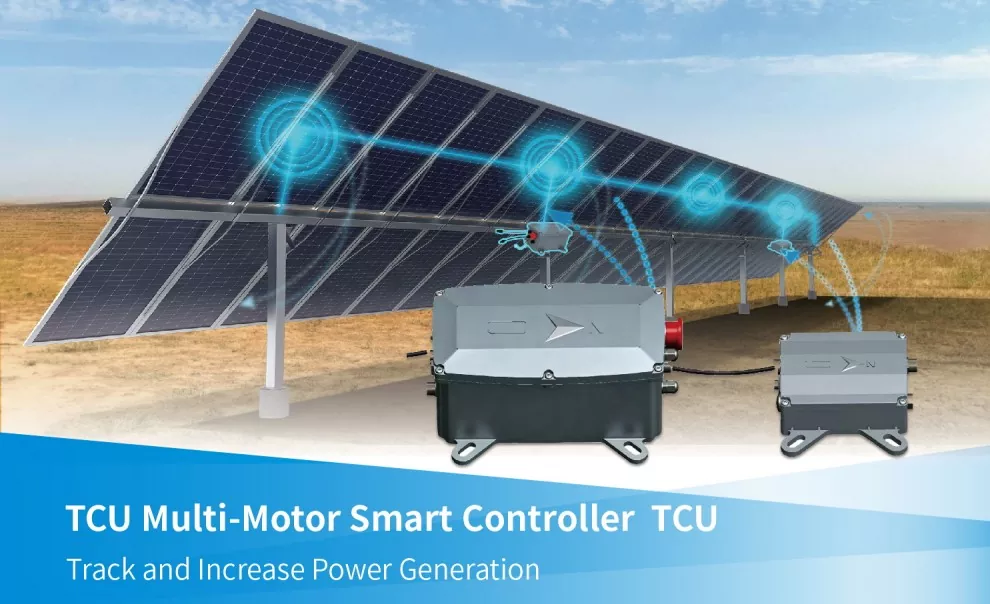

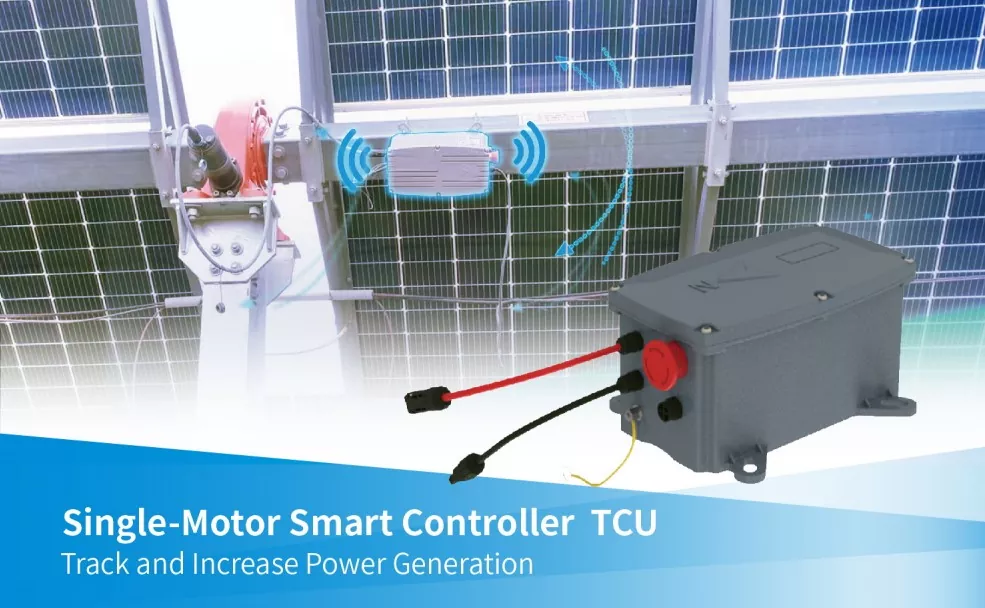

Bộ theo dõi năng lượng mặt trời nhiều hàng thông minh và bộ điều khiển phụ

Ruitai có nhà máy riêng để sản xuất Bộ theo dõi năng lượng mặt trời nhiều hàng thông minh và bộ điều khiển phụ chất lượng cao. Hệ thống TCU này đóng vai trò là lõi thông minh của nhà máy điện mặt trời.

Nó điều khiển chính xác động cơ để điều chỉnh góc của các tấm PV theo thời gian thực, cho phép hệ thống linh hoạt theo chuyển động của mặt trời suốt cả ngày và thu được nhiều năng lượng mặt trời hơn.

Hệ thống này còn được cải tiến hơn nữa nhờ thuật toán mạng thần kinh tích hợp, cho phép học tập từ xa và tối ưu hóa liên tục dựa trên đám mây.

Khi điều kiện ánh sáng mặt trời và môi trường tại chỗ thay đổi, TCU có thể điều chỉnh và cải thiện chiến lược theo dõi theo thời gian, giúp nhà máy PV tạo ra năng lượng hiệu quả hơn.

Tính năng kỹ thuật sản phẩm

1. Tích hợp phần cứng và phần mềm

Bộ theo dõi năng lượng mặt trời nhiều hàng thông minh và bộ điều khiển phụ hỗ trợ cả nguồn điện AC và DC và được trang bị pin lithium dự phòng dung lượng cao, đảm bảo điều khiển lõi ổn định ngay cả vào ban đêm hoặc trong điều kiện thời tiết khắc nghiệt.

Với các thuật toán theo dõi thông minh tiên tiến và công nghệ mô hình 3D có độ chính xác cao, hệ thống có thể giảm tổn thất bóng do địa hình phức tạp một cách hiệu quả và cải thiện khả năng tạo năng lượng tổng thể.

Cùng với ứng dụng di động hỗ trợ của Ruitai và nền tảng SCADA, hệ thống này cho phép quản lý kỹ thuật số toàn bộ quy trình, từ cài đặt nhanh đến vận hành và bảo trì từ xa.

2. Cơ chế bảo vệ an toàn

Trong điều kiện gió khắc nghiệt, hệ thống sử dụng TCU và NCU của chúng tôi có thể tự động điều chỉnh các tấm PV đến vị trí song song an toàn, giảm tải trọng gió và bảo vệ cấu trúc bộ theo dõi.

Trong những tình huống cụ thể, nó cũng có thể xác định các hàng máy theo dõi độc lập không bị ảnh hưởng bởi gió, cho phép chúng tiếp tục phát điện một cách an toàn.

Mỗi NCU cũng có thể hoạt động như một trạm thời tiết vi mô, cho phép bảo vệ theo cấp độ và đáp ứng khả năng chịu lỗi trong thời tiết khắc nghiệt như gió mạnh, tuyết dày và lũ lụt.

Hệ thống được thiết kế với khả năng phân tách điện áp cao và thấp, tích hợp bảo vệ điện và mã hóa phần mềm và phần cứng hai lớp, giúp đảm bảo an toàn cho nhân viên, thiết bị và dữ liệu.

Thông số hệ thống

Thông số cơ học

Thông số điện

Hướng dẫn cài đặt TCU

1. Lắp đặt cơ khí

● Gắn giá đỡ:Lắp đặt giá đỡ hoặc vỏ thiết bị tại vị trí được chỉ định. Đảm bảo lắp đặt an toàn để tránh bị lỏng do rung và có đủ không gian để bảo trì.

● Cài đặt TCU:Cố định TCU (Bộ điều khiển phụ thông minh cho Bộ theo dõi năng lượng mặt trời nhiều hàng) theo đúng hướng bằng cách sử dụng các vít lắp được cung cấp.

2. Kết nối điện

● Nguồn điện:Kết nối đầu vào nguồn DC và nối đất bảo vệ (PE). Đảm bảo phân cực chính xác (tránh đảo ngược cực dương và cực âm) và xác minh rằng các kết nối đầu cực được an toàn.

● Kết nối động cơ:TCU → Trình điều khiển động cơ → Động cơ truyền động → Xoay bộ theo dõi

● Kết nối cảm biến:Kết nối cảm biến độ nghiêng, cảm biến vị trí và cảm biến tốc độ gió theo thông số kỹ thuật của dự án.

3. Kết nối truyền thông

● Kiến trúc tiêu chuẩn:Bộ theo dõi năng lượng mặt trời → TCU → NCU → Hệ thống SCADA

● Giao diện truyền thông bao gồm:

RS485: Phương thức giao tiếp trường chung

CAN Bus: Giao tiếp thiết bị điều khiển nội bộ

Ethernet: Truyền dữ liệu tốc độ cao

Truyền thông không dây: Dành cho các ứng dụng dự án chuyên biệt

4. Cấu hình tham số và chạy thử

● Thiết lập các thông số cơ bản:Chiếu vĩ độ/kinh độ, cài đặt thời gian, chế độ theo dõi và giới hạn góc.

● Kiểm tra vận hành động cơ:Kiểm tra hoạt động tiến và lùi và các góc tối đa/tối thiểu; xác minh hướng di chuyển chính xác của thiết bị theo dõi.

● Hiệu chỉnh góc:Căn chỉnh góc thực tế với góc do hệ thống báo cáo bằng cách sử dụng phản hồi vị trí và dữ liệu cảm biến độ nghiêng.

● Kiểm tra khả năng giao tiếp:Xác minh liên lạc giữa TCU và NCU, bao gồm tải lên dữ liệu, phản hồi trạng thái và thông báo cảnh báo.

Có dây và không dây: So sánh các phương thức liên lạc TCU

Thiết bị theo dõi năng lượng mặt trời nhiều hàng thông minh của Ruitai với bộ điều khiển phụ hỗ trợ nhiều phương thức liên lạc khác nhau. Chúng tôi khuyến nghị như sau:

Đối với nhà máy điện mặt trời trên địa hình bằng phẳng, ưu tiên giải pháp có dây RS485; đối với các môi trường triển khai đầy thách thức—chẳng hạn như vùng núi hoặc địa điểm nổi—có thể xem xét giải pháp không dây, miễn là việc kiểm tra vùng phủ sóng tín hiệu được tiến hành kỹ lưỡng.

Loại sản phẩm

Để đáp ứng các yêu cầu khác nhau của dự án, Ruitai cung cấp ma trận sản phẩm linh hoạt cho các cấu hình hệ thống theo dõi khác nhau.

Đối với các ứng dụng ổ đĩa đơn, một dãy, chúng tôi cung cấp hai mẫu: RT-TK-SP-V1 cấp nguồn DC và RT-TK-EP-V1 cấp nguồn AC.

Cả hai đều được thiết kế để hoạt động với động cơ 300W và cung cấp khả năng điều khiển ổn định cho các hàng theo dõi tiêu chuẩn.

Đối với các mảng quy mô lớn có nhiều hàng và nhiều ổ đĩa, chúng tôi cung cấp giải pháp kết hợp sử dụng bộ điều khiển chính và bộ điều khiển phụ. Cấu hình này hỗ trợ động cơ lên ​​tới 150W và phù hợp với các bố cục dự án phức tạp hơn.

Cho dù hệ thống sử dụng đầu vào chuỗi DC hay kết nối lưới AC, giải pháp điều khiển của Ruitai có thể được điều chỉnh linh hoạt theo các điều kiện địa điểm và nhu cầu dự án khác nhau.

Chứng nhận và đảm bảo chất lượng

Bộ theo dõi năng lượng mặt trời nhiều hàng thông minh và bộ điều khiển phụ của chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn hàng đầu trong nước và quốc tế. Họ đã đạt được chứng nhận hệ thống quản lý chất lượng ISO 9001, chứng nhận an toàn CE và kiểm tra tiêu chuẩn an toàn từ HTW, một tổ chức kiểm tra và thử nghiệm quốc tế.

Ngoài ra, phần mềm hệ thống cũng đã nhận được Giấy chứng nhận đăng ký bản quyền phần mềm máy tính do Cục quản lý bản quyền quốc gia nước Cộng hòa Nhân dân Trung Hoa cấp.

Chọn các sản phẩm Ruitai TCU có nghĩa là chọn một giải pháp điều khiển tuân thủ, đáng tin cậy và hiệu quả cho tương lai của việc sản xuất năng lượng mặt trời.
